電氣火災監控系統在建筑工程領域的應用

 摘要：本文介紹電氣火災監控系統研究應用的背景，介紹了一種電氣火災監控系統基本原理、基本組成以及系統組網方案，從而證實了該系統的可靠性和使用價值。

關鍵詞：電氣火災；監控系統；應用

0.引言

隨著我國經濟社會的飛速發展，人們生產和生活用電量大幅度增加，電已成為人類不可或缺的一部分。電能為人類創造巨大的財富，給人們生活帶來很多方便，但是也不可避免地帶來了一些隱患。由于短路、超負荷和接觸不良等種種原因造成了火災甚至是重特大火災事故，給國民經濟和人民生活造成了巨大損失甚至災難，教訓極為深刻。據統計：2000-2010年我國發生電氣火災381740萬次起，占全國火災總數的平均值為28.1%。電氣火災發生率及所造成的財產損失均居各類火災原因之首。特別是在這些火災中，重特大電氣火災時有發生，如：2005年廣東省汕頭市華南賓館因吊燈內電氣線路短路故障引燃可燃物造成特大災難，死亡31人、傷3人。類似于此數據甚至超于此數據的災難還有很多，因此，加強電氣火災控制技術的研究已迫在眉睫，電氣火災監控系統作為一種先進的電氣火災預警技術應運而生并被廣泛應用，取得了巨大的經濟效益。

1.電氣火災監控系統介紹

ARCM剩余電流式電氣火災監控裝置安裝在低壓配電系統中，用于檢測系統中的剩余電流、溫度等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除剩余電流引起的電氣火災隱患。產品采用RS485總線進行通訊，可以與其它監控報警器、監控單元或監控主機聯合組成監控系統，可根據用戶需要選擇集中總線型的信息管理模式或功能分區型的信息管理模式。該系統通過對剩余電流、過電流、過電壓和溫度信號的采集與監視，實現對電氣火災的早期預防和報警。它是一種應用于民用建筑和工業建筑雙重領域的新一代電氣火災監控產品，該裝置是在跟蹤國際電氣火災探測報警技術的-新發展方向，并結合國內多年來在工業領域及民用建筑中應用電氣火災探測報警產品所積累下的大量寶貴經驗的基礎上研制成功的。適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、--重點消防單位以及石油化工、文教衛生、金融、電信等領域。

1.1基本原理

其工作原理就是通過智能化、數字化網絡監控技術對配電回路和供電線路的漏電流、過載電流、過電壓/缺相、線路溫升等火災危險參數實施監控和管理，一旦供電線路發生漏電。過載、短路、過壓、缺相、過熱等超過設定值信號時，能快速準確發出聲光報警信號，指示報警部位，記錄報警時間，顯示報警類型，從而達到預防電氣火災發生的目的。

1.2基本組成

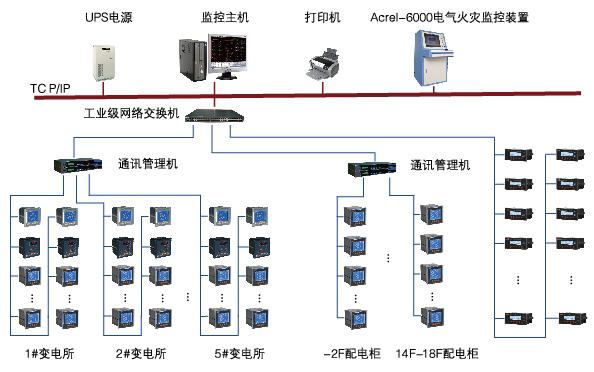

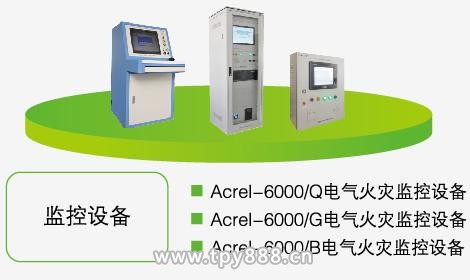

Acrel-6000電氣火災監控系統采用分層分布、開放式結構設計，由站控管理層、網絡通訊層和現場設備層組成。各電氣火災監控探測器通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接接入通訊服務器，然后通過五類線TCP/TP協議進入工業交換機，然后通過光纜到達監控主機。

2.系統的設計及應用

2.1典型組網方案示意圖

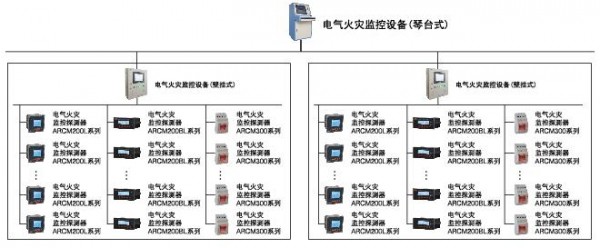

a）大型建筑群組網方案

大型建筑群，樓層高，多棟樓體分散。采用Acrel-6000/Q電氣火災監控設備+Acrel6000/B電氣火災監控設備+電氣火災監控探測器三層結構組網模式，便于區域化管理，采用RS-485網絡通信，以太網通信，滿足了通信實時性高的要求。

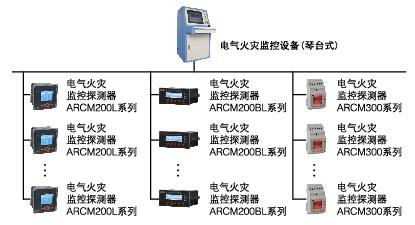

b）大型單體建筑組網方案

大型單體建筑，采用Acrel-6000/Q電氣火災監控設備+電氣火災監控探測器兩層結構組網模式，監測管理功能全面，性價比高，采用RS-485網絡，通信介質采用屏蔽雙絞線，滿足了通信實時性高的要求。

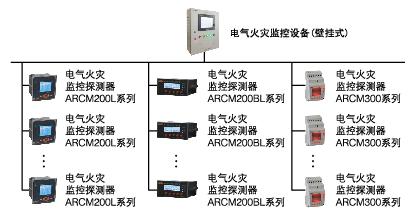

c）中型建筑組網方案

中型單體建筑，采用Acrel-6000/B電氣火災監控設備+電氣火災監控探測器兩層結構組網模式，造價經濟，性價比高，采用RS-485網絡，滿足了通信實時性高的要求。

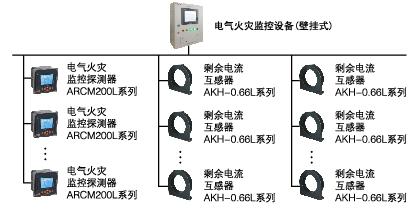

d）小型建筑電氣火災監控系統

小型建筑，采用Acrel-6000/B電氣火災監控設備進行監控，造價經濟，性價比高。

2.2系統在建筑設計中的應用

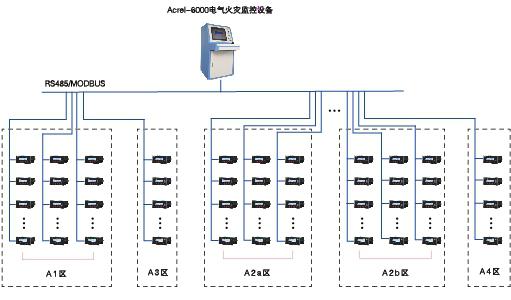

安科瑞電氣股份有限公司于2011年8月承接了軌道交通11號線安亭站地塊剩余電流式電氣火災監控系統，該項目分A1、A2a、A2b、A3、A4、A5共5個區，安裝了196只ARCM200-J1剩余電流式電氣火災探測器。探測器通過RS485總線與位于監控中心值班室電氣火災監控設備組成火災監控系統，采用了Acrel-6000電氣火災監控設備，具有集中調度、控制、保護、監視、顯示等功能，集用電安全管理、分析、記錄于一體智能化優點，可大大降低應用場合的電氣火災發生率。

系統主要實現了對分散在建筑內的196只探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理；監測漏電流、過電流信號，發出聲光報警信號，報出故障位置，監視故障點變化，儲存各種故障信號；根據探測器提供的信號種類進行相應的顯示、報警，包括分/合閘、剩余電流故障、過電流故障、電壓故障或溫度等報警信號；具有自檢功能，對通信線路的短路、斷路進行檢查。

3.選型方案

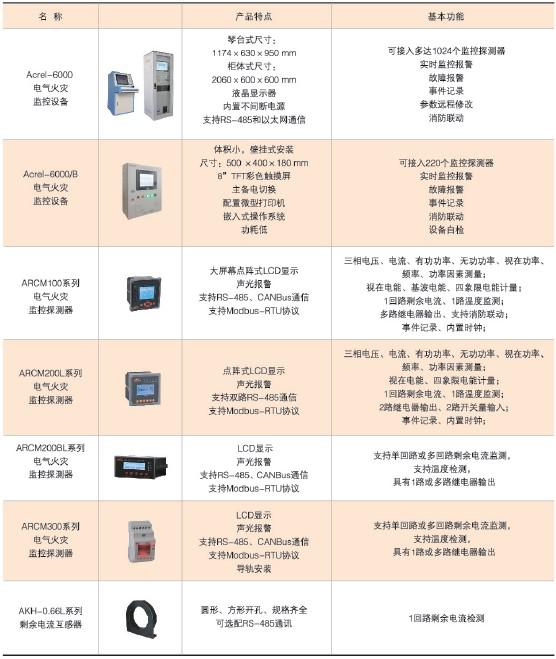

主要表計功能及選型方案

4.結束語

電氣火災監控系統是建筑消防的一部分，在早期預防電氣火災的發生具有非常重要的作用。安科瑞角逐消防事業的發展腳步，不斷突破自我，自主研發、更新產品，為保護--及人民財產貢獻一部分力量。在今后的發展中，安科瑞會應潮流發展要求，取其精華，創造更多的優秀產品！

參考文獻

[1] GB 50045-95.高層民用建筑設計防火規范（2005年版）

[2] GB 142867.1-2005. 電氣火災監控系統 第1部分：電氣火災監控設備

[3] GB50016 2006 剩余電流動作保護裝置的安裝和運行

[4] 安科瑞電氣股份有限公司產品選型手冊2013.11版.
