JTW-LD-DA5000/85纜式線型感溫火災探測器的接線與安裝

 一、JTW-LD-DA5000/85纜式線型感溫火災探測器接線端子說明

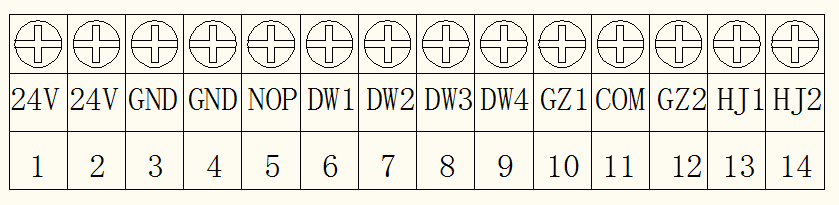

　　1、信號處理單元接線端子說明

　　1)端子1-4：DC24V電源端子，端子1、2為供電電源DC24V的正極，端子3、4為供電電源DC24V的負極；

　　2)端子6-9：感溫電纜接入端子，感溫電纜白色芯線接6、7（無極性），感溫電纜絕緣芯線接8、9（無極性）；

　　3)端子10-11：故障報警繼電器（故障時斷開）輸出。

　　端子11-12：故障報警繼電器（故障時閉合）輸出。

　　4)端子13-14：火災報警繼電器（報警時閉合）輸出。

　　2、終端盒接線端子說明

　　端子1-4：感溫電纜接入端子，感溫電纜白色芯線接1、2（無極性），感溫電纜絕緣芯線接3、4（無極性）；

　　（注：絕緣芯線接線時請去掉表面絕緣漆）

　　3、接線方式

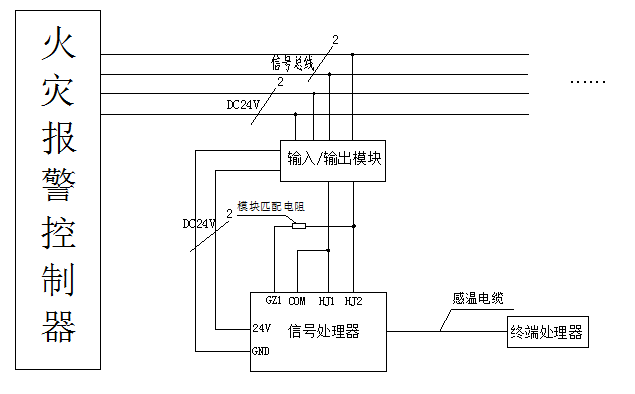

　　與火災報警控制系統配套使用時，可通過其輸入/輸出模塊，將線型感溫火災探測器的報警信號接入系統，其接線方式見下圖。

　　二、JTW-LD-DA5000/85纜式線型感溫火災探測器安裝方式

　　1、典型橋架感溫電纜的安裝方式

　　纜式線型感溫火災探測器應采用“S”形布置在每層電纜的上表層，其敷設方式見下圖：

　　2、感溫電纜安裝要求

　　感溫電纜應以連續的無抽頭或無分支的連接布線方式安裝，并嚴格按照設計要求進行施工,如確需中間接頭時，必須使用專用的感溫電纜中間接線盒；

　　感溫電纜可以采用直線式、纏繞式或正弦波式敷設，為提高探測靈敏度盡量采用與被保護對象的接觸式安裝，安裝時宜采用專用夾具；

　　感溫電纜安裝過程中要求避免重力擠壓沖擊；

　　安裝時嚴禁硬性彎曲（彎曲半徑要大于0.2m）、扭轉感溫電纜；

　　感溫電纜安裝完畢后，應沒有破損、劃傷等現象，確保防水性能，并測量絕緣狀況良好；

　　嚴禁在溫度超過60度的環境中，使用該感溫電纜；

　　對正常工作時-高表面溫度超過60度的被保護對象，嚴禁使用該感溫電纜。

　　3、信號處理單元與終端盒的安裝

　　信號處理器采用直流24V供電，外殼為工程絕緣塑料，屏蔽接地采用浮地方式，因此探測器無電氣強度要求。接線時需打開信號處理單元、終端盒盒蓋。感溫元件、信號線、電源線均需通過防水接線孔穿入，安裝后需將防水接線孔鎖緊。

　　信號處理單元盒安裝在室內時，應將其固定在現場附近的墻壁上或金屬框架上；采用集中安裝的原則，距地高度應在1.5m左右；

　　信號處理單元盒安裝在室外時，應有外罩防雨箱；

　　信號處理單元盒應安裝在明顯便于觀察、維護的位置，并設醒目標志牌；

　　安裝信號處理單元、終端盒時，必須保證盒體的密封性能，以保證達到探測器各部分的防護等級。否則，將使探測器可靠性下降，降低探測器的性能，并造成探測器誤報火警或故障情況的發生。
